ZG2

Smart Sensor (2D Measurement Sensor)

ZG2

2D Laser Profile Measurement System. ZG2 debut! Achieving stable measurement through innovative technology.

(Unit: mm)

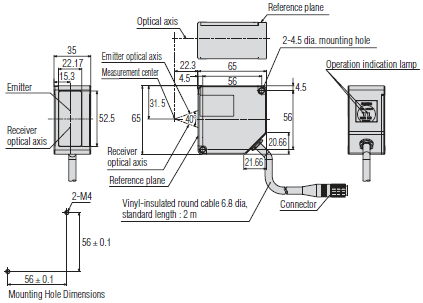

Sensor Heads

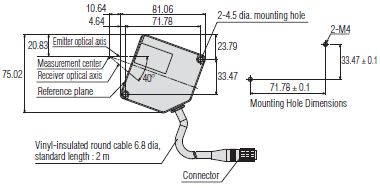

ZG2-WDS3VT
〈Regular reflection〉

ZG2 Dimensions 2

〈Diffuse reflective〉

ZG2 Dimensions 3

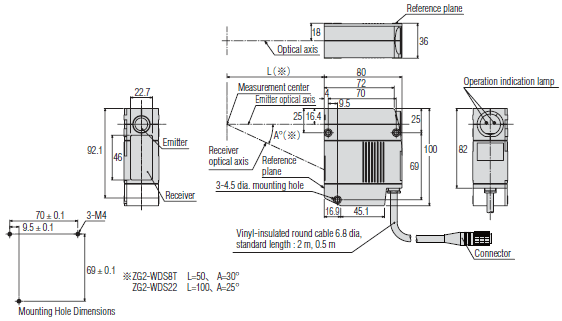

ZG2-WDS8T/WDS22
〈Diffuse reflective〉

ZG2 Dimensions 4

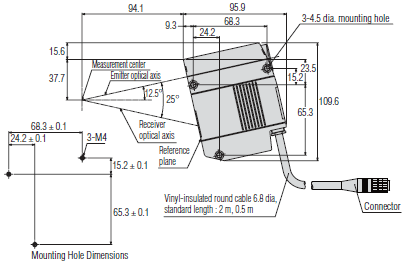

ZG2-WDS8T
〈Regular reflection〉

ZG2 Dimensions 5

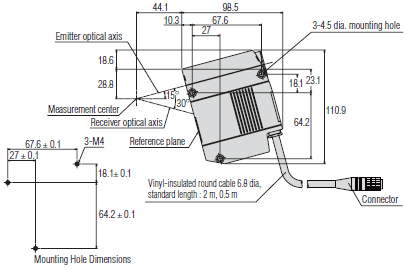

ZG2-WDS22
〈Regular reflection〉

ZG2 Dimensions 6

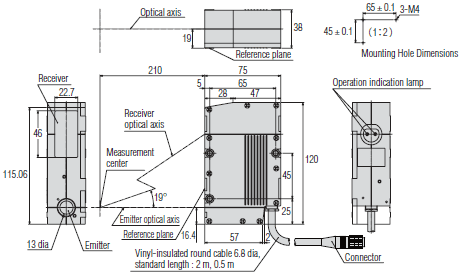

ZG2-WDS70
〈Diffuse reflective〉

ZG2 Dimensions 7

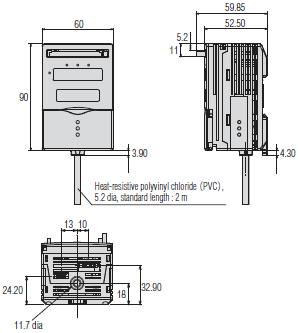

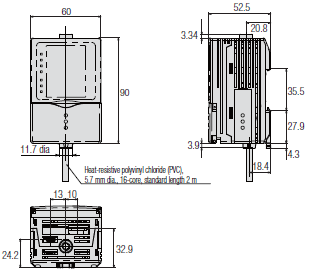

Sensor Controller

ZG2-WDC11/WDC41

ZG2 Dimensions 9

Data Storage Unit

ZG2-DSU11/DSU41

ZG2 Dimensions 11

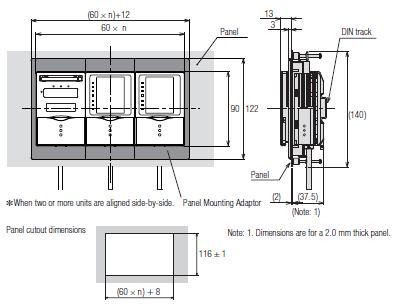

Panel Mounting Adaptor

ZS-XPM1/XPM2 (Dimensions for mounting on a control panel)

ZG2 Dimensions 13

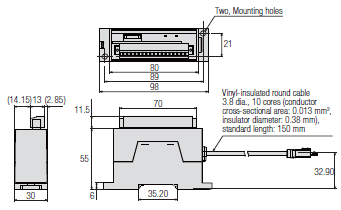

Real-time Parallel Output Unit

ZG-RPD11-N/RPD41-N

ZG2 Dimensions 15
