E2EQ-[]-IL[]

IO-Link Proximity Sensor (Spatter-resistant Models)

E2EQ-[]-IL[]

IO-Link Makes Sensor Level Information Visible and Solves the Three Major Issues at Manufacturing Sites! A Proximity Sensor That Can Be Used in a Spatter Environment.

(Unit: mm)

Pre-wired Models

E2EQ-X3B4-IL[]

E2EQ-[]-IL[] Dimensions 2

*1. 4-dia. vinyl-insulated round cable with 3 conductors
(Flame-resistant, Conductor cross section: 0.3 mm2, Insulator diameter: 1.3 mm), Standard length: 2 m
*2. Operation indicator (orange), stability indicator/communication indicator (green)

E2EQ-X7B4-IL[]

E2EQ-[]-IL[] Dimensions 3

*1. 6-dia. vinyl-insulated round cable with 3 conductors
(Flame-resistant, Conductor cross section: 0.5 mm2, Insulator diameter: 1.9 mm), Standard length: 2 m
*2. Operation indicator (orange), stability indicator/communication indicator (green)

E2EQ-X10B4-IL[]

E2EQ-[]-IL[] Dimensions 4

*1. 6-dia. vinyl-insulated round cable with 3 conductors
(Flame-resistant, Conductor cross section: 0.5 mm2, Insulator diameter: 1.9 mm), Standard length: 2 m
*2. Operation indicator (orange), stability indicator/communication indicator (green)

Pre-wired Connector Models

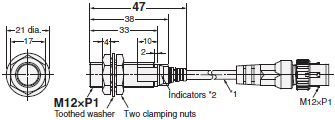

E2EQ-X3B4-M1TJ-IL[]

E2EQ-[]-IL[] Dimensions 6

*1. 4-dia. vinyl-insulated round cable (Flame-resistant), Standard length: 0.3 m
*2. Operation indicator (orange), stability indicator/communication indicator (green)

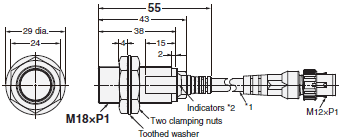

E2EQ-X7B4-M1TJ-IL[]

E2EQ-[]-IL[] Dimensions 7

*1. 6-dia. vinyl-insulated round cable (Flame-resistant), Standard length: 0.3 m
*2. Operation indicator (orange), stability indicator/communication indicator (green)

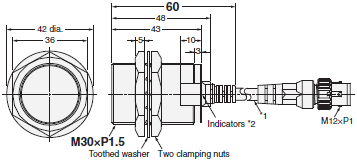

E2EQ-X10B4-M1TJ-IL[]

E2EQ-[]-IL[] Dimensions 8

*1. 6-dia. vinyl-insulated round cable (Flame-resistant), Standard length: 0.3 m
*2. Operation indicator (orange), stability indicator/communication indicator (green)

Mounting Hole Dimensions

E2EQ-[]-IL[] Dimensions 9
